使用 PlantUML 享受流式绘图

PlantUML 介绍

PlantUML 是一款优秀的 UML 图绘制工具，使用它可以方便快捷地绘制 UML 图。我个人认为它的存在意义与 Markdown 非常相似，Markdown 的功能是流式描述文档，而 PlantUML 的功能是流式描述 UML 图，用户只需要把精力放在 UML 图的描述上，而无需关心排版。

PlantUML 使用 Graphviz 作为 绘图引擎，通过 PlantUML 语言来构建 UML 图逻辑，稍后我们将做详细介绍。

PlantUML 绘图环境搭建

首先，我们需要安装绘图引擎 Graphviz，官网在这：Graphviz，可以选择源码编译或者二进制包，我自己使用的操作系统是 MacOS，所以这里直接使用 brew 工具安装：

brew install graphviz

完成安装后，我们来搭建 PlantUML 环境，PlantUML 官方针对不同的编辑器提供了不同的插件，我自己使用的是 Visual Studio Code，在扩展中寻找 PlantUML 并安装即可：

PlantUML Extension

到这里 PlantUML 绘图环境的搭建就完成了。

开始绘图

PlantUML 官方的语法说明在这：PlantUML，支持的 UML 图种类有很多，这里以序列图为例，给一个简单的例子：

@startuml
A -> B : hello()
B -> C : hello2()
B <-- C
A <-- B
@enduml

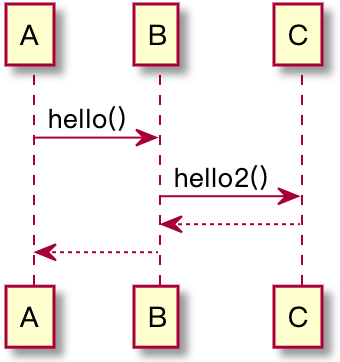

新建一个文件并在其中贴上上面这段，敲 Ctrl + Shift + P (MacOS 用户是 Command + Shift + P)，然后键入 PlantUML，选择 Preview Current Diagram 项并回车，就可以看到 UML 图效果了：

Preview

其他的 UML 图也类似，快去官网学习一下语法，然后体验极速绘图的快乐吧。
